Afet Kara Kutu Sistemi, başta DEPREMLER olmak üzere YANGINLAR, PATLAMALAR, HAVA KİRLİLİĞİ, YÜKSEK GÜRÜLTÜ, TSUNAMİ, SEL, HIRSIZ UYARISI alanlarında izleyici, uyarıcı ve kurtarıcı olarak görev yapan yüksek teknolojili elektronik bir sistemdir.
Sistem 5 (beş) farklı elektronik cihaz, bu cihazların verilerini depolayan özel sunucular ve kullanıcı dostu yazılımlardan oluşmaktadır.
Sistemin amacı, afetler meydana gelmeden önce çevre koşullarını izlemek, afet sırasında uyarı vererek hasar ve can kaybını en aza indirmek ve afet sonrasında mahsur kalan kişilerin hayati verilerini doğrulamaktır.
Kullanılan Teknolojiler
Afet (Deprem) Kara Kutu Sistemi HAYAT KURTARMA odaklı elektronik bir sistemdir. Bu nedenle afetlerde zor şartlar altında çalışabilecek şekilde tasarlanmıştır.
Sistemde kullanılan 5 (Beş) farklı elektronik cihazın tamamının dış kutuları kırılmaya ve basınca karşı dayanıklıdır. Karbon fiber PLA malzemeden üretilmiştir. Kutular FOX HOLE prensibi ile içlerinden sürekli hava akışı sağlayacak şekilde tasarlanmıştır.
Cihazlarda Manyetik Type-C Kablolar kullanılarak yıkımlarda yıkımla birlikte kolayca hareket edebilecek şekilde güç bağlantıları sağlanmıştır.
Cihaz Ekranları kırılmaya ve yanmaya karşı dayanıklı POLYCARBON Cam ile güçlendirilmiştir.
Tüm cihazlar mikroişlemci kullanan elektronik kartlara sahiptir.
Tüm Cihazlar wifi ve bluetooth iletişim teknolojilerine sahiptir.
Tüm cihazlar sahip oldukları akıllı wifi yazılımı sayesinde kendilerini otomatik olarak internete bağlı tutarlar.
Cihazlar, bulundukları ortamdaki karbondioksit seviyesini 10.000'de 1 hassasiyetle ölçebilen, ortam sıcaklığı ve nemini aynı hassasiyetle izleyebilen, bulundukları ortamdaki sismik ve denge hareketliliğini 75 milisaniye hassasiyetle izleyebilen, bulundukları yapı üzerindeki g kuvvetini ölçebilen, ortamdaki ses izlerini yüksek hassasiyetle izleyebilen, ortamdaki canlı hareketliliğini Mikrodalga teknolojisi ile izleyebilen ve riskli durumlarda sesli uyarı verebilen sensör ve bileşenlerle donatılmıştır.
Cihazlar çok küçük bir veri bloğunu sunuculara ileterek büyük miktarda bilgiyi aktarabilecek bir mimaride programlanmıştır. Veri iletemediği durumlarda ise verileri hafızasında saklayabiliyor.
Cihazlar, imalat hataları dışında olası herhangi bir sorun yaşanmadan çok uzun ömürlü çalışacak şekilde tasarlanmıştır.
Cihazlarda oluşabilecek problemler uzaktan takip edilebilir. Kısa sürede müdahale edilebilmekte ve sağlıklı çalışma koşullarına geri döndürülebilmektedir.
Cihazlar üzerinde kullanılan tüm sensör ve komponentler tak-çıkar olarak tasarlanmıştır. Cihazlarda elektronik onarım çok kolay ve düşük maliyetlidir.
Afet (Deprem) Kara Kutu Sistemi temel olarak 5 (Beş) farklı elektronik cihazdan oluşmaktadır.
Bunlar sırasıyla;
- Zemin Cihazı
- Kişi Sayma Cihazı
- Oda Cihazları
- Çatı Cihazı
- GSM Modem
Görevi Bina katındaki sismik ve denge hareketliliğini izler, kişi sayma cihazından aldığı binadaki toplam kişi sayısını sunucuya iletir, bina katındaki sıcaklık ve karbondioksit miktarını izler, katta oluşabilecek patlama, yangın vb. durumları sunucuya iletir.
Binada bir yıkım olması durumunda kat cihazı bir oda cihazı gibi davranmaya başlar ve yıkıntılar içinde canlı bulma moduna geçer.
Görevi, binaya giren ve çıkan insan sayısını saymaktır. Bu sayıyı 1 dakikalık aralıklarla sunucuya iletir.

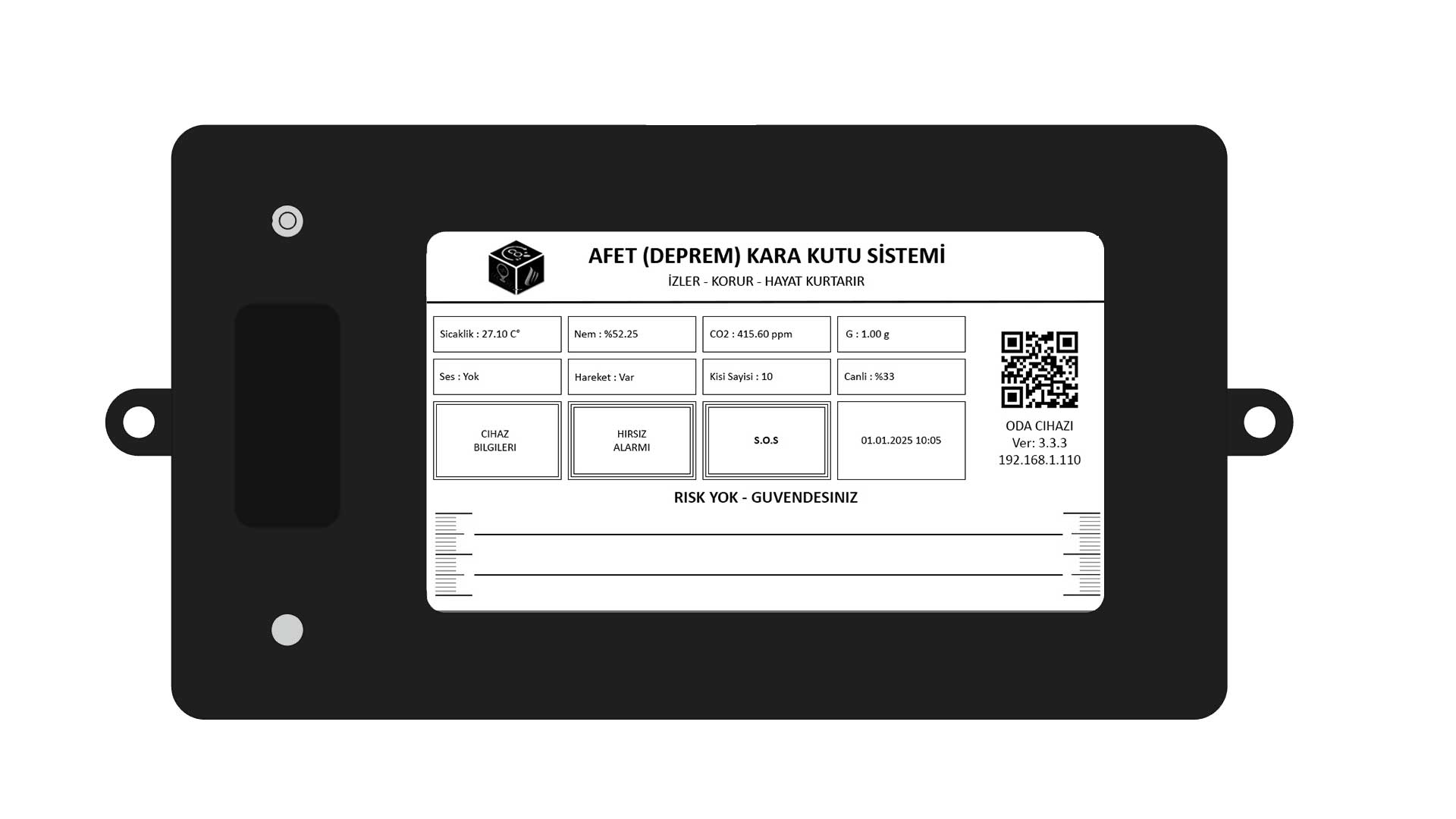

Görevi, odadaki hava koşullarını, canlı hareketliliğini, gürültü ve sismik hareketliliği izlemek; riskli bir durum olması halinde uyarmak, bir felaket meydana gelmişse hayatta kalanları aramaktır.
Ortamdaki hava kalitesini ölçer ve uyarır. Yangın riskini ölçer ve uyarır. Patlama tespiti yapabilir. Deprem ve sarsıntıları ölçer ve uyarır. Tsunamileri izleyebilir ve uyarabilir. Hırsız alarmı olarak görev yapabilir. Yüksek gürültüyü algılayabilir ve uyarabilir. Su baskınlarını ve yüksek nemi izleyebilir ve uyarabilir.
Binada yıkım varsa enkaz altındakileri bulur. Yaşam Yüzdesini hesaplar. Sunuculara iletir.

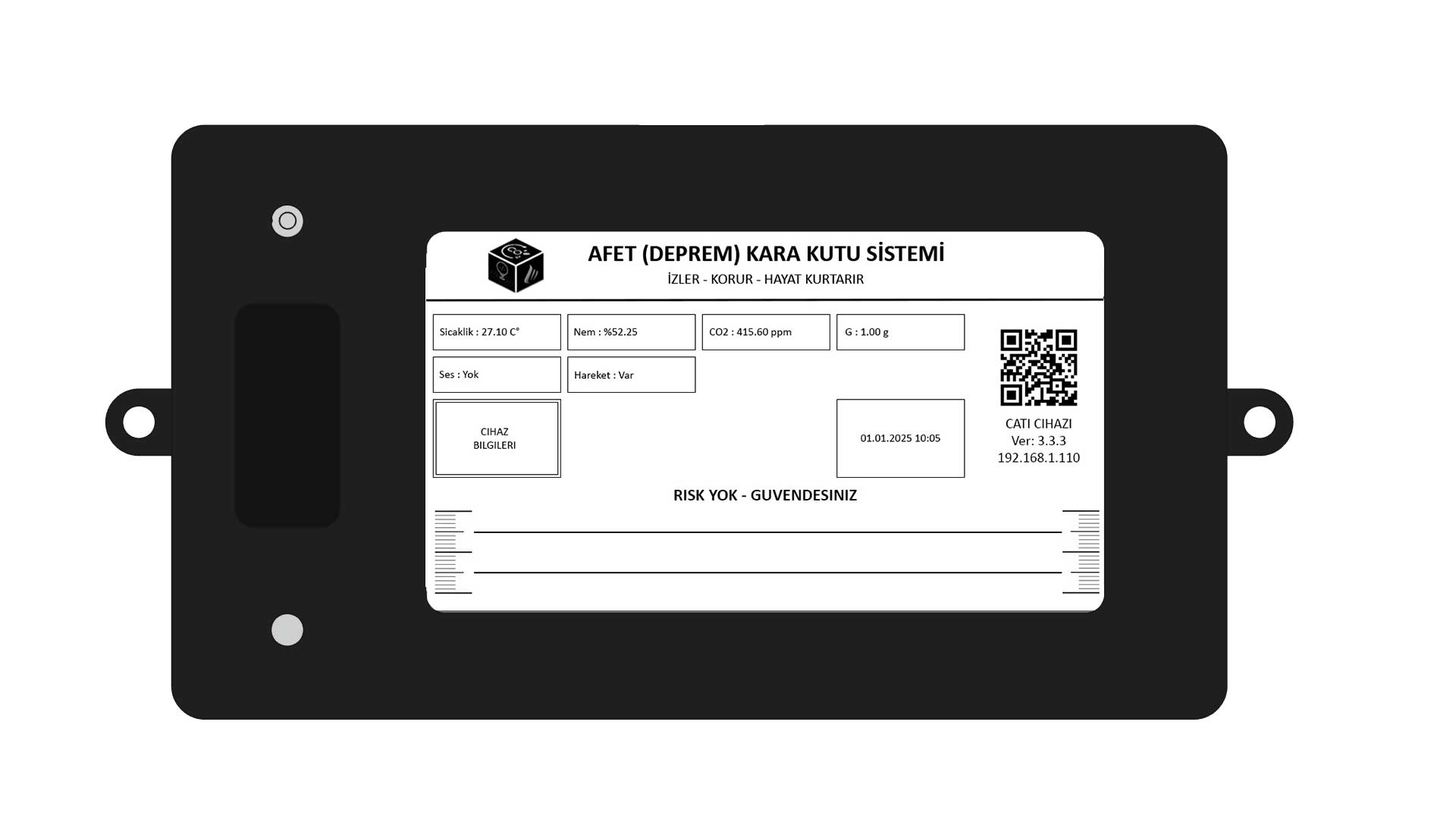

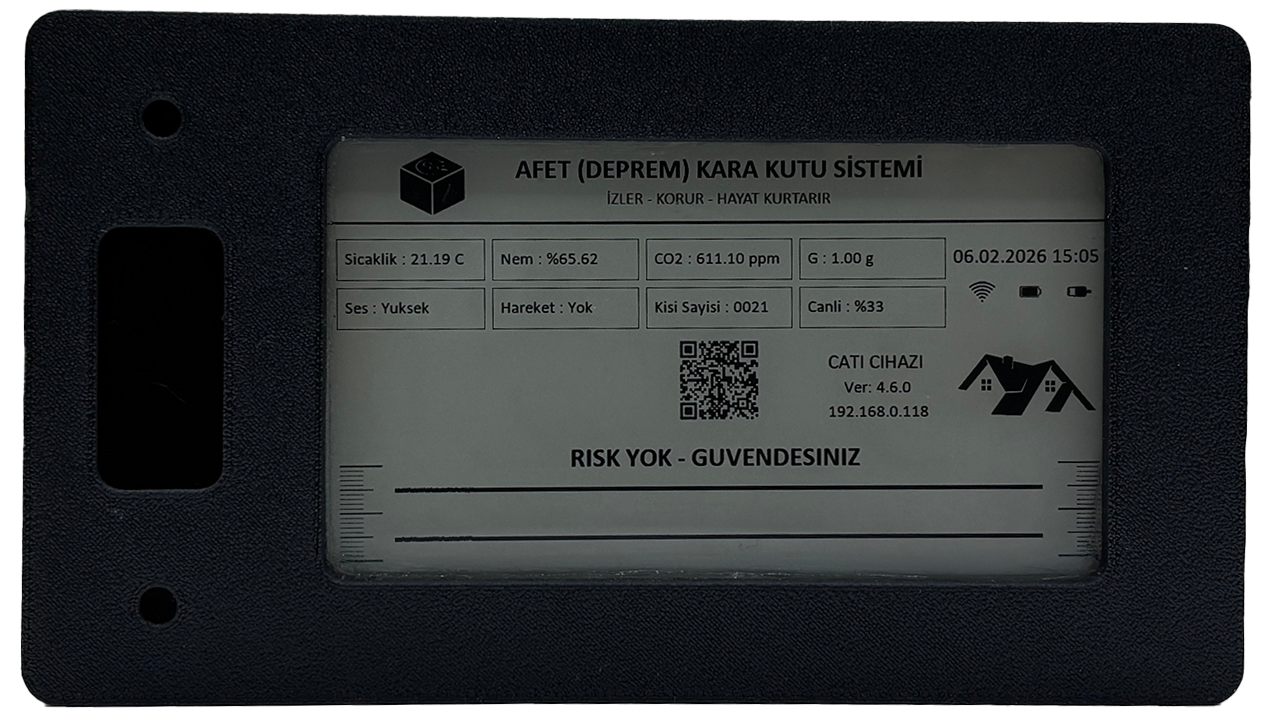

Görevi Binanın çatısında hissedilen sismik ve denge hareketliliğini izler, binanın çatısındaki sıcaklık ve karbondioksit miktarını izler, çatıda oluşabilecek patlama, yangın vb. durumları sunucuya iletir.
Binada bir yıkım olması durumunda çatı cihazı bir oda cihazı gibi davranmaya başlar ve yıkıntıda canlı bulma moduna geçer.

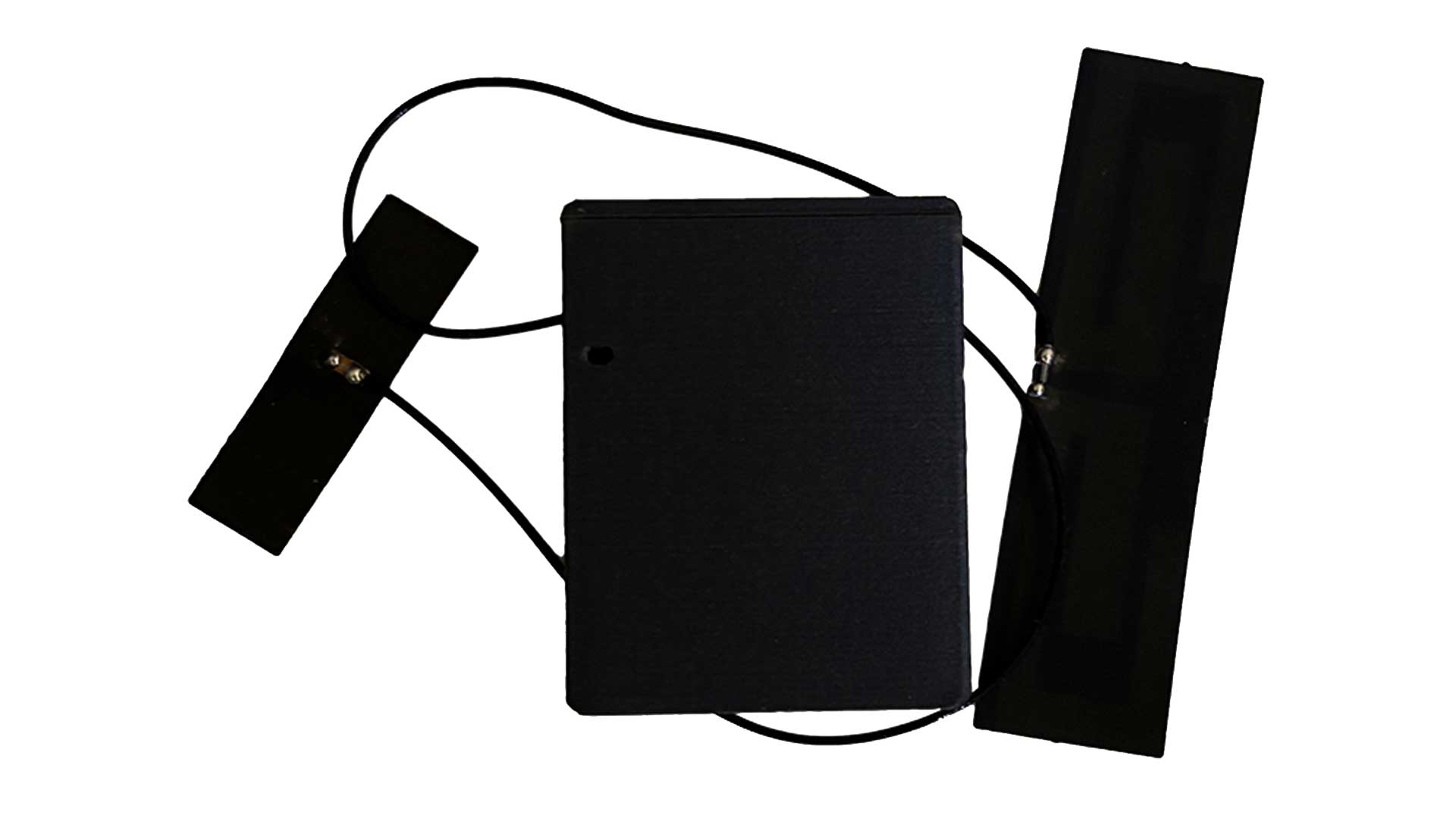

Binanın çatısında konumlandırılmıştır. Yıkım durumunda cihazların internet bağlantısını sağlar.
