Afet (Deprem) Kara Kutu Sistemi temel olarak 3 (üç) farklı modda çalışır.
Bunlar
- İZLEME Modu
- KORUMA Modu
- KURTARMA Modu
İZLEME MODU
Bu modda, tüm cihazlar sismik aktiviteyi, denge aktivitesini, hava kalitesini, sıcaklık ve nem seviyelerini, gürültü seviyelerini, canlı aktiviteyi ve binadaki toplam insan sayısını izler. Bu izleme 1 dakikalık periyotlarla tekrarlanır. Eğer risk teşkil eden bir veri elde edilmezse 1 saatlik periyotlarla mevcut verileri sayısal olarak sunucuya gönderir.
KORUMA MODU

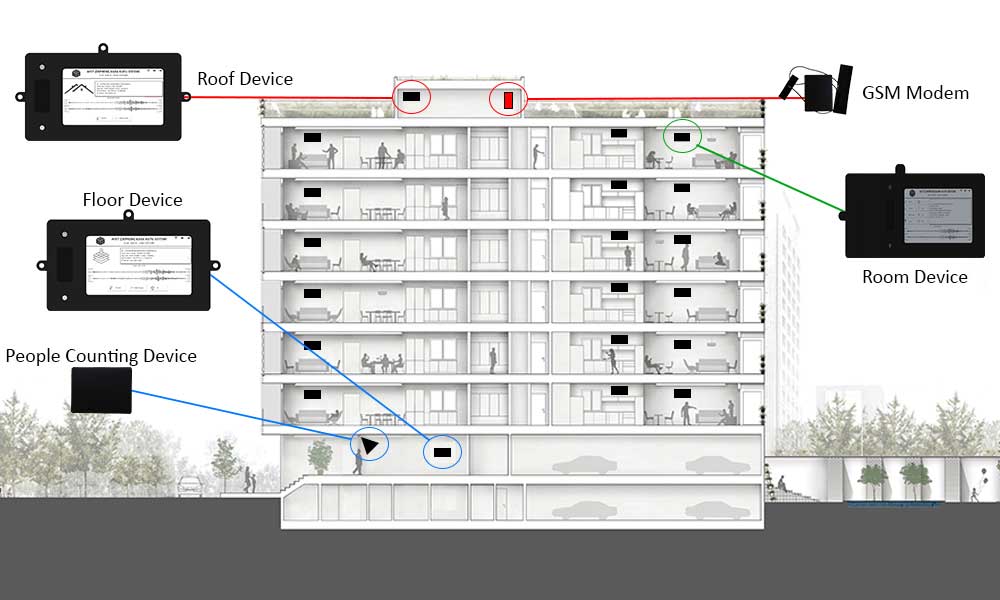

Cihazlardan herhangi biri (Kat, Oda, Çatı) riskli olduğu düşünülen bir veri elde ederse, cihazlar koruma moduna geçer ve bu veriyi anında sunucuya iletir.
Cihazlardan sadece bir tanesi riskli veri elde ederse, örneğin bir oda cihazı sağlıksız hava tespit ederse. Bu durumda sadece o cihaz lokal uyarı verir.
Cihazlardan herhangi biri yangın, deprem, tsunami, sel, patlama vb. bir risk tespit ederse tüm cihazlar koruma moduna geçer. Bina genelinde uyarı sağlanır.
KURTARMA MODU
Binanın yıkılması veya hasar görmesi durumunda tüm cihazlar KURTARMA moduna geçer. Bu modda tüm cihazlar 10 dakika boyunca tam kapasite çalışır ve 10'ar dakika dinlenir. Bulundukları ortamda 2 ila 7 metre çapa kadar (yıkım koşullarına göre) canlı veri ararlar. Canlı verileri yüzde olarak değerlendirir ve sunucuya iletirler. Kurtarma modunda, sunucu verileri kayıtlı tüm yardım kuruluşlarının erişimine açık hale gelir. Kurtarma modunda cihazlar en az 72 saat çalışacak şekilde tasarlanmıştır.
Hangi Korumaları Sağlar ?
Afet kara kutu sistemi, üzerinde bulunan birçok sensör ile çok sayıda izleme ve korumayı aynı anda gerçekleştirebilir.
- Depremler
1. Sismik Hareketlilik ve Bina Stabilite Ölçümü
2. Sismik Hareketlilik ve Bina Stabilite Ölçümü Modifiye Mercalli Şiddet Ölçeğine göre deprem sınıflandırması
- Yangınlar
1. Ortamdaki karbondioksit miktarını ölçerek yangın olasılığı hesaplama
2. Ortamdaki sıcaklık artışı ile yangın olasılığı hesaplama Ortamdaki sıcaklık artışı ile yangın olasılığı hesaplaması
3. Sıcaklık ve karbondioksit içeriği ölçümleri ile yüksek doğrulukta yangın hesaplaması.
- Patlamalar
1. Ani ve kısa süreli Sarsıntı izleme
2. Ani ve kısa süreli sıcaklık artışı izleme Ani ve kısa süreli sıcaklık artışının izlenmesi
3. Ani karbondioksit artışının izlenmesi
- Hava Kirliliği
1. Karbondioksit miktarının 1. referans değerinin izlenmesi (Ortamın havalandırılması)
2. Karbondioksit miktarının 2. referans değerinin izlenmesi (Sağlıksız Hava) Karbondioksit miktarı 2. referans değerinin izlenmesi (Sağlıksız Hava)
3. Karbondioksit miktarı 3. referans değerinin izlenmesi (Yetersiz Hava veya Yangın Riski)
- Tsunami
1. Uzun vadeli artış eğilimi ile küçük ölçekli sarsıntı izleme
2. Uzun vadeli artış eğilimi ile küçük ölçekli sarsıntı izleme Hızlı Nem artışı takibi
- Sel
Nem artışı için referans değer sel veya su baskınını ifade ediyorsa
- Yüksek Gürültü
Ortam gürültüsü izleme referans değerinin üzerindeyse
- Hırsız Uyarısı
1. Mikrodalga hareket izleme (sadece canlı hareketleri izler)
2. Ortam gürültüsü izleme (insan sesi dışındaki tınılar)
Burada verilen fonksiyonel çalışma modları genel amaçlı olup sistemde kullanılan referans değerleri ve algoritmalar ticari sır niteliğindedir.
Koruma ve Kurtarma Kriterleri
Genel koruma (Uyarı) veri kriterleri.
Depremler
İvmeölçer verilerinin değerlendirilmesi
| Deprem Ölçeği |
İvme (g) |
Hız (cm/s) |
Algılanan Sarsıntı |
Yıkım Potansiyeli |
| 1 |
< 0.0017 |
< 0.1 |
Hissedilmez |
YOK |
| 2-3 |
0.0017 – 0.014 |
0.1 – 1.1 |
Çok Düşük |
YOK |
| 4 |
0.014 – 0.039 |
1.1 – 3.4 |
Düşük |
YOK |
| 5 |
0.039 – 0.092 |
3.4 – 8.1 |
Orta |
ÇOK DÜŞÜK |
| 6 |
0.092 – 0.18 |
8.1 – 16 |
Güçlü |
DÜŞÜK |
| 7 |
0.18 – 0.34 |
16 – 31 |
Güçlü |
ORTA |
| 8 |
0.34 – 0.65 |
31 – 60 |
Yüksek |
ORTA ve AĞIR |
| 9 |
0.65 – 1.24 |
60 – 116 |
Çok Yüksek |
AĞIR |
| 10+ |
> 1.24 |
> 116 |
Tarifsiz |
ÇOK AĞIR |
Yıkım tespiti, birden fazla cihazın X ve/veya Y eksenlerinden herhangi birinde 40° veya daha fazla bir açı değişikliği okunarak gerçekleştirilir.
Yangınlar
| Koşul |
Değer |
| Karbon dioksit eşik değeri |
> 4000 ppm. |
| Sıcaklık eşik değeri |
> 50 °C. |
| Her iki eşik değerinin eşzamanlı tespiti. |
%99 |
Patlamalar
| Koşul |
Değer |
| Karbondioksit eşik değeri |
> 4000 ppm. |
| Sıcaklık eşik değeri |
> 50 °C. |
| Sarsıntı eşik değeri |
> 0.014 - 0.039 |
Hava Kalitesi
| Koşul |
Değer |
Sonuç |
| Karbon dioksit eşik değeri |
< 1500 ppm |
SAĞLIKLI HAVA |
| Karbon dioksit eşik değeri |
< 3000 ppm |
SAĞLIKSIZ HAVA |
| Karbon dioksit eşik değeri |
< 4000 ppm |
DÜŞÜK OKSİJEN |
| Karbon dioksit eşik değeri |
>= 4000 ppm |
SOLUNUM İÇİN YETERSİZ HAVA |
Tsunami
| Koşul |
Değer |
| Sarsıntı eşik değeri |
>= 0,0017 - 0,014 --- < 0,039 - 0,092 |
| Nem eşik değeri |
>= %70 |
Su Baskını
| Koşul |
Değer |
| Nem eşik değeri |
>= %65 |
Yüksek Gürültü
| Koşul |
Değer |
| Ses Sinyali eşik değeri |
>= %65 |
Hırsız Uyarı
| Koşul |
Değer |
| Ses Sinyali eşik değeri |
> %10 |
| Micro Hareket Algılaması |
Mantıksal 1 |
Hırsız uyarı sistemi sadece cihazlar üzerinden dokunarak manuel olarak açılabilir ve kapatılabilir. Bu modun kullanımından tamamen kullanıcı sorumludur.
Genel kurtarma kriterleri.

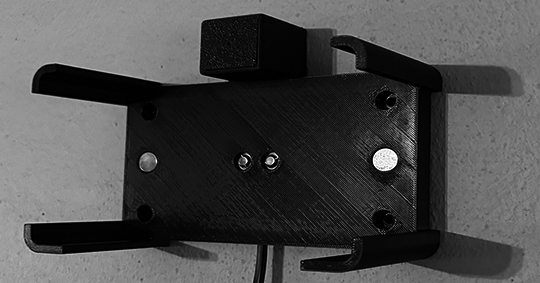

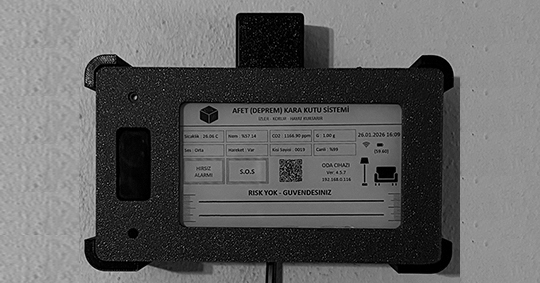

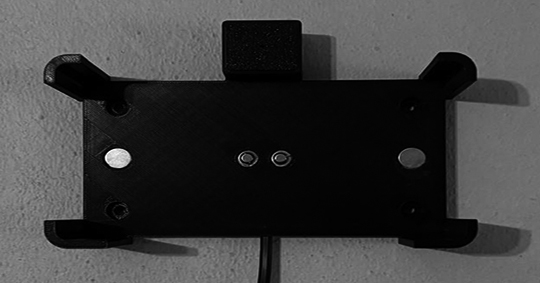

Sistem, yapıda bir çökme tespit edilmesi durumunda, çökmede oluşan boşluklardan faydalanma prensibiyle çalışır. Dayanıklı bir dış gövdeye ve yıkımla birlikte hareket edecek kompakt bir tasarıma sahiptir.
Geniş boşluklarda 1-7 metreye kadar, engel bulunan boşluklarda ise 1 metreye kadar mikrodalga hareketi algılayabilir.
Ses izlerini takip edebilir. Ses izleri gürültüyü filtrelemez. Bu nedenle bir taşın ya da yabancı bir cismin çıkardığı sesler bile ses izinin varlığı olarak algılanır.
Boşluklardaki karbondioksit miktarını ölçerek solunumu hesaplayabilir.
Bu üç kriterin her biri %33 yaşamsal veri olarak kabul edilir.
Kriterlerden 1 tanesi sağlanmışsa %33 canlılık,
2 tanesi sağlanmışsa %66 canlılık,
3 tanesi tespit edilmişse %99 canlılık olarak kabul edilir.
